Transformacion Taselled Cap en ArcGis
Aprenderás a calcular la Transformaciones Taselled Cap con ArcGis que representan el brillo de la imagen (albedo), el verdor y la humedad. Estas transformaciones permiten llevar a cabo análisis de la densidad y estado de salud de la vegetación.
Supone pasar de las 6 bandas de lansat a 3 bandas con claro sentido físico que representan el brillo de la imagen (albedo), el verdor y la humedad. Estas transformaciones permiten llevar a cabo análisis de la densidad y estado de salud de la vegetación.
El brillo refleja los cambios en la reflectividad total de la escena, se trata de una suma ponderara de la reflectividad de todas las bandas excepto el térmico.
El verdor. Permite, por tanto, llevar a cabo análisis de la densidad y estado de salud de la vegetación.
La humedad se relaciona con el contenido de agua de la vegetación y el suelo. También se ha encontrado una relación entre este componente y la madurez de la vegetación. El componente de humedad ha sido también correlacionado con la madurez de las formaciones vegetales.
Las ecuaciones para calcular estas transformaciones son las siguientes:
- Brillo = Ckb1 * B1 + Ckb2 * B2 + Ckb3 * B3 + Ckb4 * B4 + Ckb5 * B5 + Ckb7 * B7
- Verdor = Ckv1 * B1 + Ckv2 * B2 + Ckv3 * B3 + Ckv4 * B4 + Ckv5 * B5 + Ckv7 * B7
- Humedad = Ckh1 * B1 + Ckh2 * B2 + Ckh3 * B3 + Ckh4 * B4 + Ckh5 * B5 + Ckh7 * B7
Donde: B1… B7 corresponden a las bandas utilizadas
Los coeficientes Ckb, Ckv y Ckh son los que aparecen en la siguiente tabla:
| Componente | B1 | B2 | B3 | B4 | B5 | B7 |
|---|---|---|---|---|---|---|
| Brillo | 0.3037 | 0.2793 | 0.4743 | 0.5585 | 0.5082 | 0.1863 |
| Verdor | -0.2848 | -0.2435 | -0.5436 | 0.7243 | 0.0840 | -0.1800 |
| Humedad | 0.1509 | 0.1973 | 0.3279 | 0.3406 | -0.712 | -0.4572 |

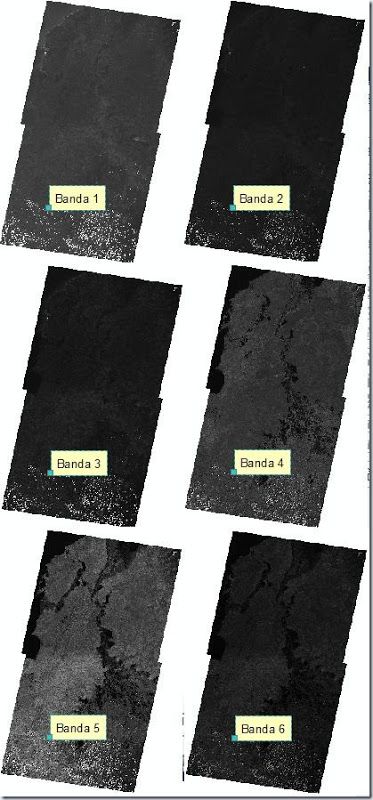

Los datos a utilizar son las bandas de una imagen de satélite Lansat que se muestran a continuación.
Para calcular la transformación Taselled Cap en ArcGis, simplemente se aplica el algebra de mapas.
Para ilustrar el procedimiento, calculemos el Taselled Cap de humedad, para ello vamos a Spatial analyst y seleccionamos Raster Calculator, en la ventana que aparece escribimos la siguiente ecuación:
Humedad = 0.1509 * [B1] + 0.1973 * [B2] + 0.3279 * [B3] + 0.3406 * [B4] -0.712 * [B5] -0.4572 * [B7].

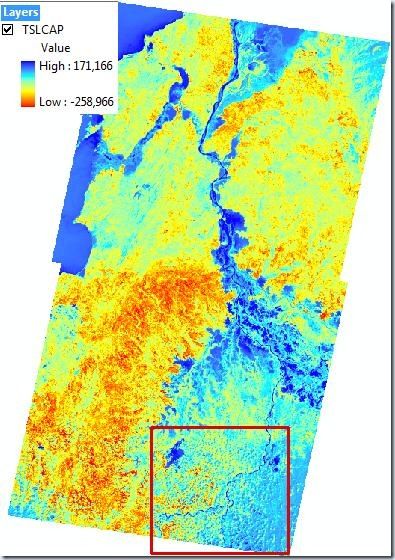

El resultado es el siguiente:
Vemos que el Taselled Cap de humedad resalta aquellas zonas con mayor humedad relacionada a su vez con la vegetación, pues se conoce que esta retiene humedad. En la imagen anterior, las zonas cubiertas de agua se observan en un azul oscuro, las zonas inundables o humedales las vemos en azul más claro y las zonas con poca o ninguna vegetación se les observa en color rojo.

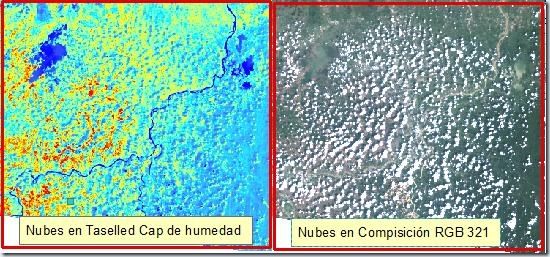

Se debe tener pendiente que las nubes, al ser agua, también se verán de color azul.
